IHF型氟塑料化工離心泵
IHF型氟塑料化工離心泵為單級單吸式離心泵參照國際標準ISO2858標準設計，介質過流部分的材料采用日本大全株式會社生產的PVDF材料。具有耐高溫強腐蝕性能，廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、印染、農藥、制紙、食品、化纖等行業。在-85℃~200℃溫度條件下長期輸送任意濃度的各種酸、液堿、強氧化劑等多種腐蝕性介質。
結構簡介 IHF型氟塑料化工離心泵為懸臂式單級單吸式離心泵。泵的旋轉方向從驅動軸端看，按順時方向旋轉。泵體的外部采用鋼性夾板以承受進、出口管外部壓力。后夾板又為支撐板，腳支撐式，通過緊固件固定在底座上，支撐泵體、前夾板。帶有機械密封件的后蓋，通過止口被夾在泵體與定位環中間。懸架部分固定在定位環上，并由懸架支架支撐在底座上。
為拆卸方便，采用了背面抽出（后開門式）的結構設計。檢修時，只要拆下加長聯軸器的中間聯接件，而不需拆卸進口及出口聯接管道，泵體和電機，有時聯軸器也可采用兩節三爪式聯軸器，就可退出轉子部件檢查所有的零部件。
泵的軸封裝置分兩種。一種是單端面內裝式機械密封，主要用于高溫強腐蝕性介質的工況場合，如鋼廠的酸洗工段工況。另一種是外裝式10T型波紋管機械密封，主要用于低溫強腐蝕性介質工況場合。

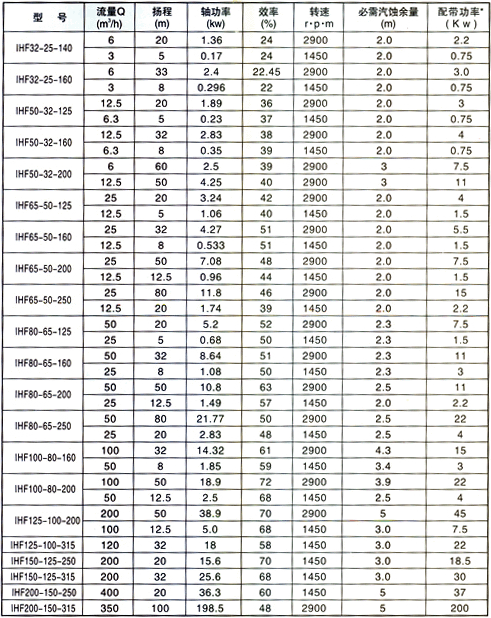

流量：6.3 m3/h~400m3/h
揚程：5m~50m
出口直徑：DN25~DN150（mm）
應用：具有耐高溫、強腐蝕性能，廣泛應用于在-85℃~200℃溫度條件下長期輸送任意濃度酸堿等腐蝕性介質。
IHF型氟塑料化工離心泵結構說明
